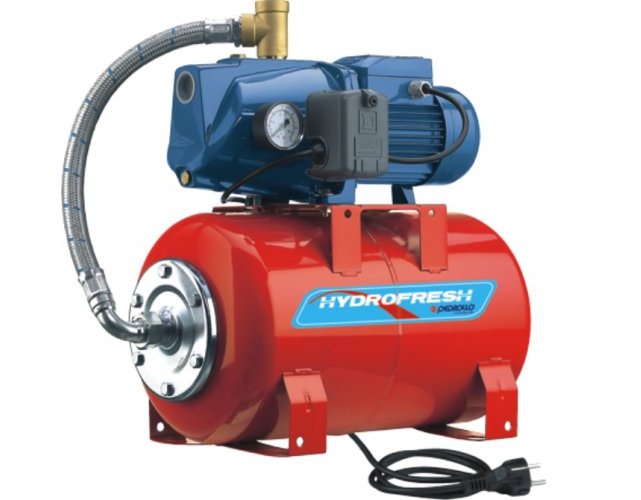

Марка Hydrofresh
Область применения: используются для автономного водоснабжения и автоматического поддержания давления в системах жилых домов, квартир и т.п. Обеспечивают требуемое давление в системе,необходимое для современных электробытовых приборов. Принцип действия и особенности конструкции: Включают в себя насос соответствующей марки (PK, PKS, CP, CR, JSW, JCR, JDW), бак-гидроаккумулятор мембранного типа (мембрана изготовлена из натурального нетоксичного пищевого каучука) для воды и реле давления.
Классическая комплектация установки: 1 шт.
- бак-гидроаккумулятор емкостью - 24 л
- гибкий шланг - 500 мм
- реле давления регулируемое - 1,4 / 2,8 Бар
- манометр - 1 шт.
- муфта 3/5-ходовая латунная - 1 шт.
- провод электропитания с вилкой (серийная комплектация 1,5 м) - 1 шт.
FSG-2 - реле для управления электронасосом в пределах до 5 атм.
Технические характеристики:
- минимальное давления регулирования - 1,1 Бар
- минимальное давления регулирования - 2,4 Бар
- установленное заводом-изготовителем давление - 1,4 / 2,8 Бар
- регулируемая разница включения и выключения (дельта) не менее - 1 Бар
- напряжение - 220 В
Рекомендации для установки и эксплуатации.
Реле устанавливается в легко доступном месте для удобства технического обслуживания. Необходимо установить шаровой кран на выходе из насоса и проверить давление воздуха в гидроакумуляторном баке. Давление в баке должно быть на 0,1-0,2 Бар ниже установленного в реле минимального уровня (включения) давления. Если давление превышает установленный уровень, необходимо выпустить воздух при помощи ниппеля вмонтированного в корпус бака и снова замерить давление шинным манометром. Выпустить воздух до требуемого параметра. Если давление в баке ниже установленного нижнего уровня реле, необходимо подкачать воздух при помощи воздушного насоса. Подкачивать до требуемого параметра (т.е. оно должно быть равным нижнему уровню или на 0,1-0,2 Бар ниже). При использовании гидроакумулятора нижний уровень давления устанавливается идентичным с давлением в баке (гидроакумуляторе) и на оборот.
Правила пользования.
- Поворот по часовой стрелке винта №1 увеличивает величину нижнего уровня давления включения насоса, одновременно повышая верхний уровень с установленной дельтой. Поворот против часовой стрелке винта №1 уменьшает величину нижнего уровня давления включения.
- Поворот по часовой стрелке винта №2 увеличивает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление. Поворот против часовой стрелки винта №2 уменьшает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление
