Самовсасывающие насосы Pedrollo

Самовсасывающие насосы Pedrollo

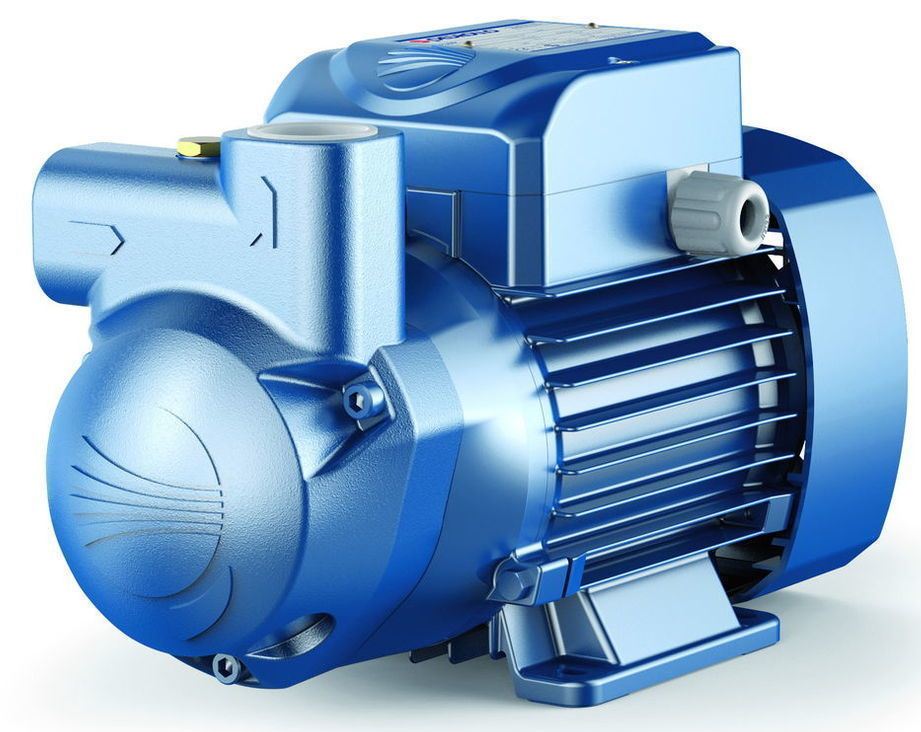

САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА.

Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса; заполнять всасывающий трубопровод и удалять, возможно, присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым подсос. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости. При разработке серии на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум.



JSW1    JSW2      JSW3     JCR     CK      CKR      JDW      PLURIJET     BETTY



Серия JSW1

Рекомендуются для перекачки чистой воды и химически не агрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.

Примечание. Рекомендуется в любом случае устанавливать донный или обратный клапан, на всасывающем патрубке.

Краткая техническая характеристика Серия JSW1/ JSW2

  • подача до 50 л/мин. (3 м3/ч)
  • напор до 47 м
  • манометрическая высота всасывания до 9 м
  • температура жидкости до +40°C
  • максимальная температура окружающей среды +40°C



Краткая техническая характеристика Серия JSW3

  • подача до 80 л/мин. (4,8 м3/ч)
  • напор до 47 м
  • манометрическая высота всасывания до 9 м
  • температура жидкости до +40°C
  • максимальная температура окружающей среды до +40°C



Серия JCR

Рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д. Установка насоса должна производиться в местах, защищенных от атмосферного воздействия. Примечание. Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.

Краткая техническая характеристика

  • подача до 80 л/мин. (4,8 м3/ч)
  • напор до 72 м
  • манометрическая высота всасывания до 9 м
  • температура жидкости до +40°C
  • максимальная температура окружающей среды +40°C



Серия JDW

Рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей.

Насосы серии JDW, в случае их наземной установки с погруженным блоком эжектора, обеспечивают надежное функционирование даже в том случае, когда уровень воды в колодце находится на 45 метров ниже уровня установки самого насоса. Благодаря их надежности, простоте в эксплуатации экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды из небольших и средних наполнительных резервуаров, для орошения садов и т.д., то есть во всех случаях, когда глубина всасывания превышает нормальные пределы (9 метров). Установка обратного клапана на отверстии блока эжектора обязательна. Рекомендуется устанавливать клапан на нагнетательном патрубке насоса для обеспечения адекватного уравновешивания давления в процессе работы. Перед пуском насоса наполните водой трубопровод, соединяющий корпус насоса с блоком эжектора. При откачивании воды с глубины, не превышающей 9 метров, блок эжектора (только 4" эжектор) может быть установлен непосредственно внутри корпуса насоса. В этом случае перед первым запуском наполните насос водой, заполнение всасывающего трубопровода не требуется. Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

Краткая техническая характеристика

  • подача до 3600 л/ч
  • манометрическая высота всасывания до 45 м
  • температура жидкости до +40°C
  • максимальная температура окружающей среды +40°C



Серия СК

Включает в себя САМОВСАСЫВАЮЩИЕ ЖИДКОСТНО-КОЛЬЦЕВЫЕ ЭЛЕКТРОНАСОСЫ. Рабочее колесо, которое имеет многочисленные радиальные лопатки, помещено внутри корпуса насоса, в котором имеются впускные зазоры всасывающих и нагнетающих каналов; опора закрывает корпус насоса с задней стороны. Насосы данной серии рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей. Благодаря особому принципу работы, их установка может быть удачным решением в тех случаях, когда необходим компактный самовсасывающий электронасос, и когда поток воды недостаточен или нерегулярен. Нормальное функционирование насосов гарантировано также в следующих проблематичных случаях:

  • необходимо всасывать летучие или пенистые жидкости;
  • перекачиваемая жидкость смешана с газом;
  • требуется полная гарантия повторного включения, или тогда, когда самопроизвольное выключение недопустимо.

Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.

Краткая техническая характеристика

  • подача до 50 л/мин. (3 м3/ч)
    напор до 51 м
  • манометрическая высота всасывания до 9 м
  • температура жидкости до +90°C (+55°C для солярки/мазута)
  • максимальная температура окружающей среды до +40°C



Серия CKR

Включает в себя САМОВСАСЫВАЮЩИЕ ЖИДКОСТНО-КОЛЬЦЕВЫЕ ЭЛЕКТРОНАСОСЫ. Рабочее колесо, которое имеет многочисленные радиальные лопатки, помещено внутри корпуса насоса, в котором имеются впускные зазоры всасывающих и нагнетающих каналов; опора закрывает корпус насоса с задней стороны. Безопасность самовсасывания и гарантия пуска даже когда насос не функционирует длительный период, осуществляется благодаря двум противозаклинивающим вставкам из нержавеющей стали и латуни, которые препятствуют появлению коррозии. Рекомендуются для широкой области применения. Насосы данной серии рекомендуются для накачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей. Благодаря особому принципу работы, их установка может быть удачным решением в тех случаях, когда поток воды недостаточен или нерегулярен. Нормальное функционирование насосов гарантировано также в следующих проблематичных случаях:

  • необходимо всасывать летучие или пенистые жидкости;
  • перекачиваемая жидкость смешана с газом;
  • требуется полная гарантия повторного включения, или тогда, когда самопроизвольное выключение недопустимо.

Кроме того, компактность и прочность позволяет использование этих насосов в промышленных целях, и их эксплуатацию в условиях, в которых функционирование насосов другого типа считается невозможным. Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.

Краткая техническая характеристика

  • подача до 50 л/мин. (3 м3/ч)
  • напор до 54 м
  • манометрическая высота всасывания до 9 м
  • температура жидкости до +90°C (+55°C для солярки/мазута)
  • максимальная температура окружающей среды до +40°C
