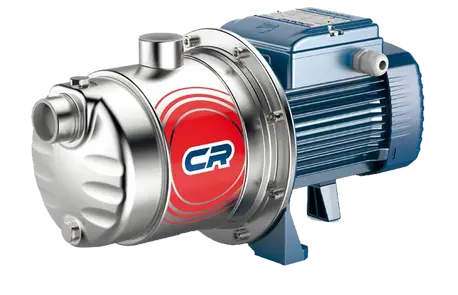

2-5CR – Многоступенчатые насосы

Серия 2-5CR
Технические характеристики
Конструктивные характеристики
Габаритные размеры

Области применения и установка

Рекомендуются для перекачивания чистой воды и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса.

Благодаря своей надежности и бесшумности, эти насосы широко применяются в бытовом секторе, в частности, в сочетании с гидроаккумуляторами малых и средних объёмов, для подачи воды, для орошения огородов и садов и т. д.

Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.

Скачать техническое описание

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 7 м
  • Температура жидкости от -10 °C до +40 °C
  • Температура окружающей среды до +40 °C
  • Максимальное давление в корпусе насоса 7 бар
  • Продолжительный режим работы электродвигателя S1

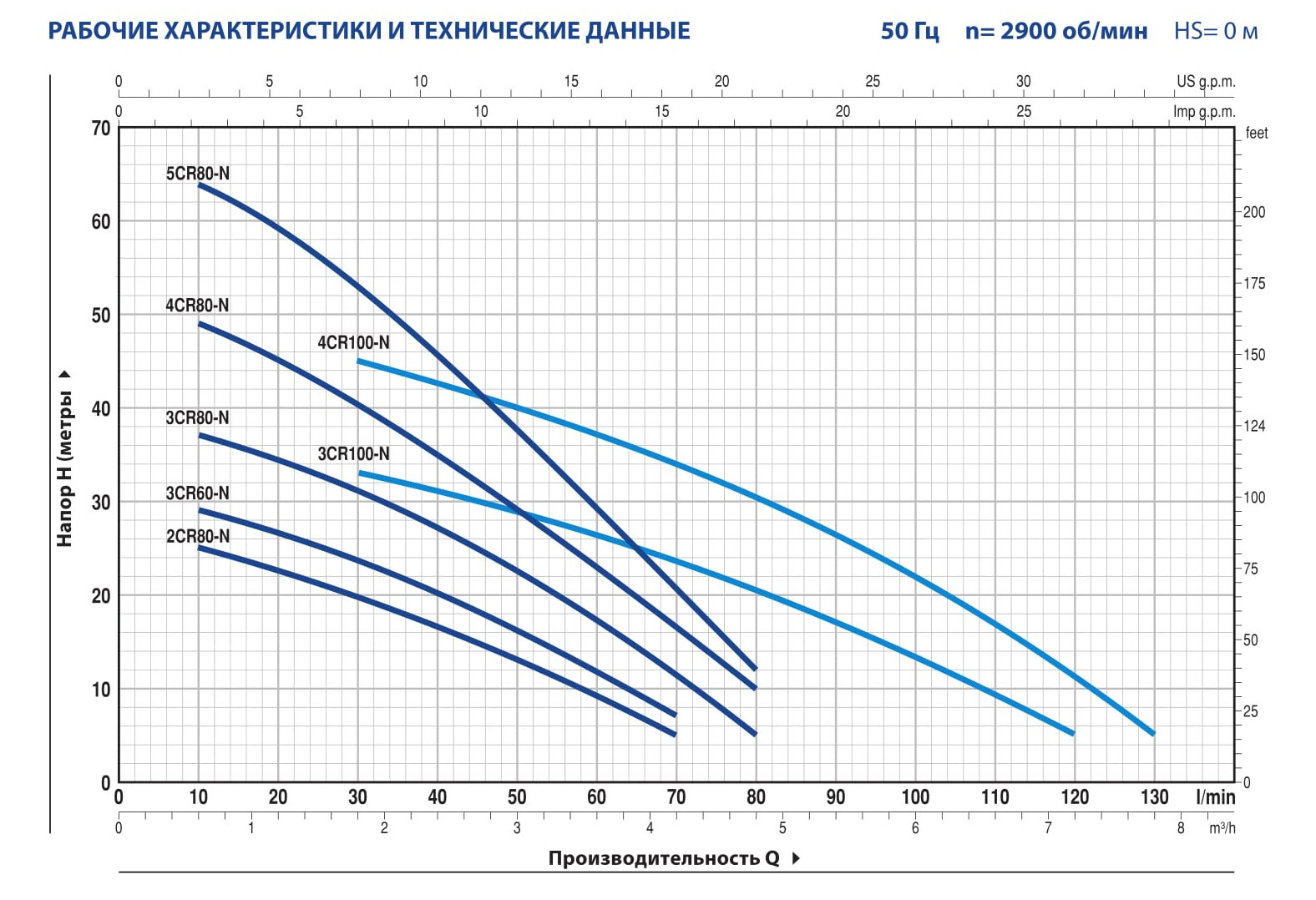

Рабочий диапазон

  • Производительность до 130 л/мин (7,8 м3/ч)
  • Напор до 67 м

Исполнение и правила безопасности

EN 60335-1 IEC 60335-1 CEI 61-150
EN 60034-1 IEC 60034-1 CEI 2-3

Исполнение по заказу

  • Специальное механическое уплотнение
  • Другие напряжения питания или частота 60 Гц

Сертификаты

Сертифицированная система менеджмента DNV
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

Гарантия

2 года
ТИП МОЩНОСТЬ (P2) Q м³/ч 0 0,3 0,6 0,9 1,2 1,5 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 6,6 7,2 7,8
Однофазный Трехфазный кВт л.с. Q л/мин 0 5 10 15 20 25 30 40 50 60 70 80 90 100 110 120 130
2CRm 80 -N 2CR 80 -N 0,37 0,50 H метры 27 26 25 24 22,5 21 20 16,5 13 9 5
3CRm 60 -N 3CR 60 -N 0,37 0,50 31 30 29 28 26,5 25 23,5 20 16 11,5 7
3CRm 80 -N 3CR 80 -N 0,45 0,60 40 38 37 36 34,5 33 31 27 22,5 17 11 5
4CRm 80 -N 4CR 80 -N 0,55 0,75 52 50 49 47 44,5 42 40 34 28,5 22,5 16 10
5CRm 80 -N 5CR 80 -N 0,75 1 67 66 64 62 59 56 53 45,5 37,5 29,5 20,5 12
3CRm 100-N 3CR 100-N 0,55 0,75 38 37 36 35 34,5 33,5 33 31 28 26 23 20 17 13,5 10 5
4CRm 100-N 4CR 100-N 0,75 1 50 50 49 48 47 46 45 42 39,5 37 34 30,5 26,5 22 17 11 5

Q - Производительность H - Общий манометрический напор HS - Высота всасывания
Допустимое отклонение характеристик насосов соответствует классу 3B согласно EN ISO 9906.

1 КОРПУС НАСОСА Нержавеющая сталь AISI 304, патрубки с резьбой согласно ISO 228/1
2 ФЛАНЕЦ Нержавеющая сталь AISI 304
3 РАБОЧИЕ КОЛЕСА Noryl FE1520PW
4 ДИФФУЗОРЫ Noryl FE1520PW с противоизносными кольцами
5 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104
6 МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ
Уплотнение
Тип
Вал
Диаметр
Неподвижное кольцо Материалы
Вращающееся кольцо
Эластомер
AR-13 Ø 13 мм Керамика Графит NBR
7 ПОДШИПНИКИ
Электронасос Тип
2CR 80 -N 6202 ZZ - C3 / 6201 ZZ
3CR 60 -N
3CR 80 -N
4CR 80 -N
3CR 100-N
4CR 100-N 6203 ZZ / 6203 ZZ
5CR 80 -N
8 КОНДЕНСАТОР
Электронасос
Однофазный
Емкость
(230 В или 240 В)
2CRm 80 -N 10 μF - 450 B
3CRm 60 -N
3CRm 80 -N 12.5 μF - 450 B
4CRm 80 -N 14 μF - 450 B
3CRm 100-N
4CRm 100-N 20 μF - 450 B
5CRm 80 -N
9 ЭЛЕКТРОДВИГАТЕЛЬ 2-5CRm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку.
2-5CR: трехфазный 230/400 В - 50 Гц.
➠ Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 (IEC 60034-30)
– Изоляция: класс F
– Степень защиты: IP X4

РАЗМЕРЫ И ВЕС

ТИП ПАТРУБКИ РАЗМЕРЫ, мм кг
Однофазный Трехфазный DN1 DN2 a f h h1 h2 h3 n n1 w s 1~ 3~
2CRm 80 -N 2CR 80 -N 1” 1” 113 361 182 132 51 183 182 120 87 9 6,5 6,5
3CRm 60 -N 3CR 60 -N 6,5 6,5
3CRm 80 -N 3CR 80 -N 7,3 7,2
4CRm 80 -N 4CR 80 -N 8,6 7,8
5CRm 80 -N 5CR 80 -N 138 411 202 10 10,6 10,6
3CRm 100-N 3CR 100-N 113 361 182 9 7,9 7,1
4CRm 100-N 4CR 100-N 386 202 * 10 10,2 10,2

(*) h=221 мм для однофазных версий на 110 В

ПОТРЕБЛЯЕМЫЙ ТОК

ТИП НАПРЯЖЕНИЕ
Однофазный 230 B 240 B
2CRm 80 -N 2,2 A 2,1 A
3CRm 60 -N 2,4 A 2,3 A
3CRm 80 -N 3,3 A 3,1 A
4CRm 80 -N 4,1 A 4,0 A
5CRm 80 -N 5,5 A 5,2 A
3CRm 100 -N 4,1 A 4,0 A
4CRm 100 -N 6,0 A 5,8 A
ТИП НАПРЯЖЕНИЕ
Трехфазный 230 B 400 B 690 B 240 B 415 B 720 B
2CR 80 -N 1,7 A 1,0 A 0,6 A 1,6 A 0,9 A 0,5 A
3CR 60 -N 1,7 A 1,0 A 0,6 A 1,6 A 0,9 A 0,5 A
3CR 80 -N 2,5 A 1,5 A 0,9 A 2,4 A 1,4 A 0,8 A
4CR 80 -N 3,4 A 2,0 A 1,2 A 3,3 A 1,9 A 1,1 A
5CR 80 -N 4,3 A 2,5 A 1,4 A 4,1 A 2,4 A 1,3 A
3CR 100 -N 3,4 A 2,0 A 1,2 A 3,3 A 1,9 A 1,1 A
4CR 100 -N 4,5 A 2,6 A 1,5 A 4,3 A 2,5 A 1,4 A

ПАЛЛЕТИРОВАНИЕ

ТИП Автоперевозки
Однофазный Трехфазный Кол-во насосов
2CRm 80 -N 2CR 80 -N 84
3CRm 60 -N 3CR 60 -N 84
3CRm 80 -N 3CR 80 -N 84
4CRm 80 -N 4CR 80 -N 84
5CRm 80 -N 5CR 80 -N 72
3CRm 100-N 3CR 100-N 84
4CRm 100-N 4CR 100-N 72
